3D SCADA Uygulamaları: Kullanım Alanları, Mimari ve Geçiş Rehberi

3D SCADA uygulamaları, sahadaki PLC, RTU ve sensörlerden gelen canlı veriyi tesisin gerçeğe yakın üç boyutlu modeli üzerinde gösterir. Operatör alarmı bir tablo satırında değil, arızalı ekipmanın kendisinde görür. Bu yazıda 3D SCADA’nın klasik 2D HMI ekranlarından farkını, nasıl bir mimariyle kurulduğunu, sektörlere göre en çok nerede değer ürettiğini ve mevcut SCADA sisteminizi bozmadan nasıl geçiş yapabileceğinizi adım adım anlatıyoruz.

3D SCADA nedir?

SCADA (Supervisory Control and Data Acquisition), dağınık bir tesisteki ekipmanların merkezden izlenmesini ve kontrol edilmesini sağlayan yazılım katmanıdır. Klasik SCADA ekranları tesisin şematik, iki boyutlu çizimleridir (mimik ekranlar). 3D SCADA aynı veriyi tesisin 3D modeline, yani bir dijital ikize bağlar: bir silonun seviyesi silonun içinde yükselir, çalışan pompa renk değiştirir, arıza veren invertör sahadaki gerçek konumunda yanıp söner.

Böylece ekran “neyin” bozulduğunu söylemekle kalmaz, “nerede” olduğunu da gösterir. Geniş sahalarda, çok katlı tesislerde ve karmaşık proses hatlarında bu fark, arızaya müdahale süresini doğrudan kısaltır.

2D HMI ile 3D SCADA arasındaki farklar

• Konum bilgisi: 2D ekranda ekipman bir semboldür; 3D’de gerçek yerindedir. Sahaya giden teknisyen neyi, nerede arayacağını bilir.
• Bağlam: Bir alarmın etkilediği hat, tank veya trafo aynı sahnede görünür; operatör ekranlar arasında gezinmez.
• Öğrenme süresi: Yeni personel tesisi önce 3D modelde tanır; eğitim ve devir teslim kolaylaşır.
• Yönetim görünürlüğü: Mühendis olmayan yöneticiler de tesisin durumunu tek bakışta anlar.
• Erişim: Web tabanlı 3D arayüzler masaüstü, tablet, telefon ve kontrol odası video duvarında aynı şekilde çalışır.

3D her ekranın yerine geçmek zorunda değildir. Hızlı komut verilen, yoğun sayı içeren ekranlar 2D kalabilir; 3D katman genel durum, konum ve alarm yönetimi için kullanılır. En iyi sonuç ikisinin birlikte çalıştığı yapıdan çıkar.

3D SCADA mimarisi: veri sahadan 3D sahneye nasıl gelir?

1. Saha katmanı: PLC, RTU, enerji analizörleri, sensörler ve sürücüler.
2. Haberleşme: OPC UA, Modbus TCP, MQTT; enerji tesislerinde IEC 60870-5-104 ve IEC 61850 gibi protokoller.
3. SCADA / veri sunucusu: Mevcut SCADA yazılımınız (ör. Siemens WinCC, PCS 7 veya Ignition) ya da bir IIoT ağ geçidi. Alarm, arşiv ve yetkilendirme burada kalır.
4. 3D görselleştirme katmanı: Tesisin optimize edilmiş 3D modeli (Three.js / WebGL, Unity veya Unreal Engine) veri noktalarına bağlanır; her etiket bir nesnenin rengine, seviyesine veya hareketine dönüşür.
5. Kullanıcı arayüzü: Rol bazlı ekranlar, alarm listesi, trendler ve raporlar; web, mobil veya kontrol odası ekranı.

Bu yapının en önemli avantajı, kontrol mantığının değişmemesidir. 3D katman çoğu projede yalnızca veriyi okur; kritik komutlar mevcut, doğrulanmış SCADA altyapısı üzerinden verilmeye devam eder.

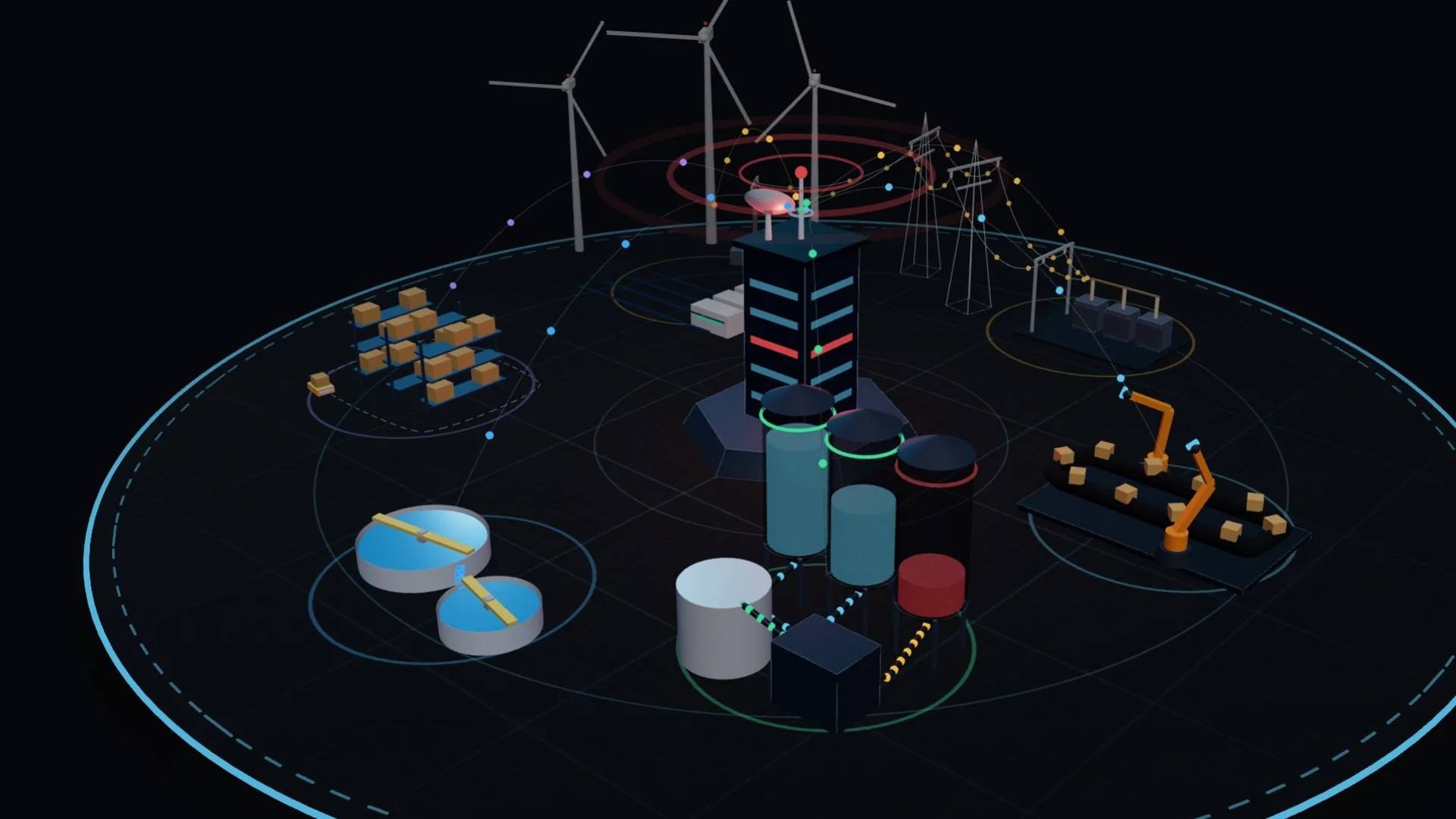

Sektörlere göre 3D SCADA uygulamaları

Güneş enerji santralleri (GES)

Yüzlerce invertör, string ve trafo köşkü haritalanmış bir 3D sahada izlenir. Düşük üretim yapan dizi veya alarm veren invertör, sahadaki yeriyle birlikte görünür; bakım ekibi doğru noktaya gider. Örnek çalışmamız: GES 3D SCADA sistemi.

Rüzgar enerji santralleri (RES)

Türbin bazında güç, rüzgar hızı, nacelle ve kanat durumu tek sahnede izlenir. Türbinin içine girerek dişli kutusu veya jeneratör sıcaklığı gibi alt sistemler incelenebilir. Bkz. RES 3D SCADA sistemi.

Enerji iletim ve dağıtım, trafo merkezleri

Fider, kesici ve trafo yükleri tek hat şemasının yanında 3D trafo merkezi modelinde gösterilir; enerji kesintilerinin etki alanı haritada görünür.

Su ve atık su tesisleri

Terfi istasyonları, depolar ve arıtma havuzları; seviye, debi ve pompa durumlarıyla birlikte izlenir. Yüksek/düşük seviye alarmları ilgili tankta belirir.

Proses tesisleri: silo, beton ve karışım

Silo seviyeleri, reçeteler, konveyör ve mikser durumları 3D modelde okunur. Hammadde seviyesi kritik eşiğe yaklaşan silo öne çıkar. Örnekler: 3D beton santrali ve silo görselleştirme demosu.

Üretim hatları ve robotik

Robot hücreleri, konveyörler ve istasyonlar için çevrim süresi, OEE ve duruş nedenleri hat üzerinde gösterilir; darboğaz olan istasyon görsel olarak ayrışır.

Merkezi kontrol odaları

Farklı şehirlerdeki çok sayıda tesis tek bir 3D arayüzden yönetilir. Video duvarında genel görünüm, operatör ekranında detay aynı veri kaynağından beslenir. Bkz. kontrol odası yönetimi.

3D SCADA’nın işletmeye sağladığı faydalar

• Arızanın yerini bulma ve müdahale süresinde kısalma
• Alarm yorgunluğunun azalması: alarmlar bağlamıyla birlikte, önceliklendirilmiş olarak görünür
• Uzaktan izleme ve saha ziyareti ihtiyacının azalması
• Yeni operatörlerin daha hızlı eğitilmesi
• Enerji tüketimi ve verimliliğin yönetim seviyesinde şeffaf takibi
• Endüstri 4.0 ve dijital dönüşüm yatırımları için ortak, görsel bir platform

Mevcut SCADA’dan 3D SCADA’ya geçiş: 5 adım

1. Analiz: Hangi tesis, hangi ekipman ve hangi etiketler 3D’de görünecek? Mevcut SCADA, PLC ve haberleşme altyapısı çıkarılır.
2. Modelleme: CAD çizimleri, yerleşim planları veya saha fotoğraflarından tesisin hafif, gerçek zamanlı çalışmaya uygun 3D modeli hazırlanır.
3. Veri bağlantısı: 3D katman, mevcut SCADA’ya veya PLC’lere OPC UA, Modbus ya da MQTT ile bağlanır; etiket listesi model nesneleriyle eşleştirilir.
4. Arayüz ve roller: Operatör, bakım ve yönetim için ayrı görünümler; alarm, trend ve rapor ekranları tasarlanır.
5. Test ve devreye alma: Simülasyon verisiyle test, ardından canlıya geçiş, eğitim ve destek.

Bu aşamaların tamamını tek ekip olarak yürütüyoruz: 3D modelleme ve dijital ikiz, gerçek zamanlı sistemler ve interaktif 3D web.

3D SCADA projesi planlarken kontrol listesi

• Veri kaynağı belli mi (mevcut SCADA, PLC, veritabanı, bulut)?
• Kullanılacak protokoller ve ağ yapısı (OT/IT ayrımı, güvenlik duvarı) netleşti mi?
• 3D modelin detay seviyesi kullanım amacına uygun mu? Her cıvatanın modellenmesi gerekmez; performans önemlidir.
• Arayüz hangi cihazlarda çalışacak: kontrol odası, tablet, telefon?
• Yetkilendirme, kullanıcı rolleri ve kayıt (log) gereksinimleri tanımlandı mı?
• Komut verilecek mi, yoksa 3D katman yalnızca izleme mi yapacak?

Sonuç

3D SCADA, mevcut otomasyon altyapınızın yerine geçmez; ona görünürlük kazandırır. Doğru kurulduğunda operatörün “ne oldu” sorusuna “nerede ve neyi etkiliyor” cevabını da ekler. Tesisiniz için hangi ekranların 3D’ye taşınması gerektiğini birlikte değerlendirmek için bizimle iletişime geçin veya canlı demolarımızı inceleyin.
